Ehilà! Sono un fornitore di quattro valvole di protezione del circuito e oggi voglio parlare di come misurare la portata attraverso una valvola di protezione a quattro circuiti. Questo è molto importante per assicurarsi che queste valvole funzionino come dovrebbero in tutti i tipi di applicazioni, specialmente nelle industrie automobilistiche e pesanti.
Prima di tutto, capiamo perché la misurazione della portata è importante. Una valvola di protezione a quattro circuiti è progettata per distribuire e controllare il flusso di fluido, generalmente aria o fluido idraulico, attraverso quattro diversi circuiti. Aiuta a mantenere la sicurezza e l'efficienza del sistema generale. Se la portata non è giusta, potrebbe portare a problemi come distribuzione di pressione irregolare, guasti al sistema o persino pericoli per la sicurezza.
Ora, ci sono alcuni metodi diversi per misurare la portata attraverso una valvola di protezione a quattro circuiti. Uno dei modi più comuni è l'uso di un contatore di flusso. I misuratori di flusso sono disponibili in vari tipi, come misuratori di flusso della turbina, misuratori di flusso ad ultrasuoni e misuratori di flusso di pressione differenziale.
Contatori di flusso della turbina
I misuratori di flusso della turbina sono piuttosto semplici. Funzionano avendo una turbina all'interno del percorso del flusso. Mentre il fluido passa attraverso la valvola e gira la turbina, la velocità di rotazione è proporzionale alla portata. È quindi possibile misurare questa velocità di rotazione usando i sensori e convertirla in una lettura della portata.
Il vantaggio dei misuratori di flusso della turbina è che sono relativamente economici e facili da installare. Tuttavia, hanno alcune limitazioni. Ad esempio, possono essere influenzati dalla viscosità del fluido. Se il fluido è troppo spesso, potrebbe non girare liberamente la turbina, portando a letture imprecise. Inoltre, nel tempo, la turbina può logora, il che può anche influire sull'accuratezza delle misurazioni.
Contatori di flusso ad ultrasuoni
I misuratori di flusso ad ultrasuoni sono un po 'più elevati: tecnologia. Usano onde ad ultrasuoni per misurare la portata. Esistono due tipi principali: Transit - Tempo e Doppler.
Transito - I misuratori di flusso ad ultrasuoni di tempo misurano la differenza nel tempo impiegato per viaggiare ad ultrasuoni per viaggiare a monte e a valle nel fluido. La differenza di tempo è correlata alla portata del fluido. I misuratori di flusso ad ultrasuoni Doppler, d'altra parte, misurano lo spostamento della frequenza delle onde ad ultrasuoni che riflettono particelle o bolle nel fluido. Lo spostamento della frequenza è proporzionale alla portata.
La cosa grandiosa dei contatori di flusso ultrasonici è che non sono invadenti, il che significa che non devono essere inseriti direttamente nel percorso del flusso. Questo li rende ideali per le applicazioni in cui non si desidera interrompere il flusso o in cui il fluido è corrosivo. Ma possono essere più costosi dei misuratori di flusso della turbina e richiedono una certa chiarezza fluida per funzionare in modo accurato. Se il fluido ha molti solidi o è molto opaco, le onde ad ultrasuoni potrebbero non essere in grado di viaggiare correttamente e le letture potrebbero essere spente.
Misuratori di flusso di pressione differenziale
I misuratori di flusso di pressione differenziale funzionano creando una caduta di pressione attraverso una costrizione nel percorso del flusso. La caduta di pressione è correlata alla portata secondo il principio di Bernoulli. Esistono diversi tipi di misuratori di flusso di pressione differenziale, come piastre orifitiche, tubi di venturi e ugelli di flusso.
Le piastre orifitiche sono il tipo più semplice e comune. Sono solo un piatto con un foro nel mezzo che è posizionato nel percorso del flusso. Mentre il fluido passa attraverso il foro, la pressione scende. Misurando la differenza di pressione attraverso la piastra dell'orifizio, è possibile calcolare la portata.
I tubi Venturi e gli ugelli di flusso sono più complessi ma anche più accurati. Sono progettati per creare un flusso più snello e una caduta di pressione più prevedibile. Tuttavia, sono anche più costosi e occupano più spazio.
Impostazione della misurazione
Una volta scelto il contatore di flusso giusto per l'applicazione, il passaggio successivo è impostato correttamente. È necessario assicurarsi che il misuratore di flusso sia installato nella posizione giusta nella valvola di protezione del circuito a quattro circuiti.
Idealmente, si desidera installare il misuratore di flusso il più vicino possibile alla valvola. Ciò riduce le possibilità di eventuali disturbi del flusso tra la valvola e il misuratore, che potrebbero influire sull'accuratezza delle letture. È inoltre necessario assicurarsi che il misuratore di flusso sia correttamente calibrato. La calibrazione prevede il confronto delle letture del misuratore di flusso con uno standard noto. Ciò garantisce che il contatore del flusso stia fornendo misurazioni accurate e affidabili.
Considerazioni per diversi circuiti
Una delle cose uniche su una valvola di protezione a quattro circuiti è che ha quattro diversi circuiti. Ciò significa che potrebbe essere necessario misurare la portata in ciascun circuito separatamente.
Quando si misura la portata in ciascun circuito, è necessario assicurarsi che la valvola sia in una condizione operativa stabile. Ciò significa che la pressione e la temperatura del fluido dovrebbero essere coerenti in tutti i circuiti. Eventuali fluttuazioni di pressione o temperatura possono influire sulla portata e rendere le misurazioni inaccurate.
Potrebbe anche essere necessario utilizzare più misuratori di flusso, uno per ciascun circuito. Questo può diventare un po 'complicato, soprattutto in termini di cablaggio e raccolta di dati. Ma è necessario se si desidera ottenere un'immagine accurata di come funziona ogni circuito.
Usando le nostre valvole di protezione da quattro circuiti

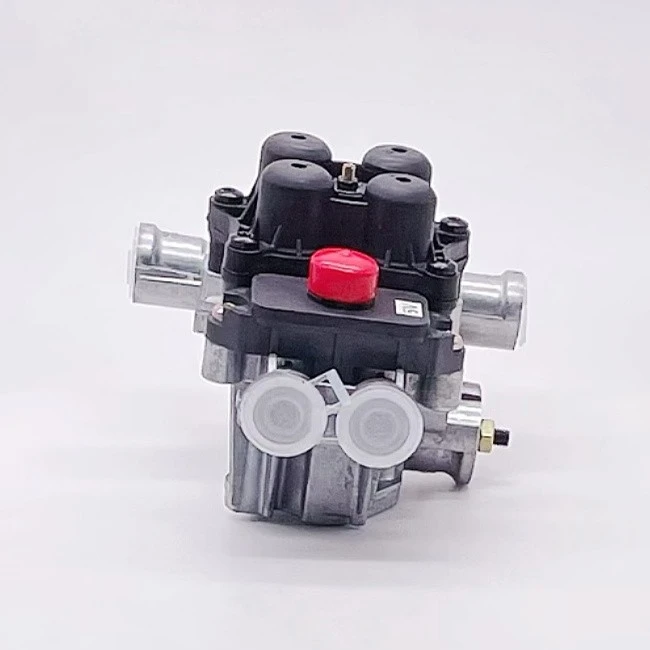

Come fornitore, offriamo una gamma di valvole di protezione a quattro circuiti di alta qualità, come ilValvola di protezione a quattro circuiti AE4800 per uomo, ILValvola di protezione multi -circuito AE4528 per uomoe ilValvola di protezione a quattro circuiti AE4609 per uomo.
Queste valvole sono progettate per fornire un controllo del flusso affidabile ed efficiente su quattro circuiti. Sono realizzati con materiali di alta qualità per garantire una durata e prestazioni a lungo termine. Quando si utilizza le nostre valvole, puoi essere sicuro di ottenere un prodotto che è costruito per durare e funzionerà bene con i tuoi sistemi di misurazione del flusso.
Conclusione
La misurazione della portata attraverso una valvola di protezione a quattro circuiti è cruciale per il corretto funzionamento del sistema. Scegliendo il contatore di flusso giusto, impostandolo correttamente e considerando gli aspetti unici di ciascun circuito, è possibile ottenere misurazioni accurate e affidabili della portata.
Se sei sul mercato per una valvola di protezione a quattro circuiti o hai domande sulla misurazione delle portate, non esitare a raggiungere. Siamo qui per aiutarti a trovare le migliori soluzioni per le tue esigenze specifiche. Sia che tu stia lavorando a un piccolo progetto automobilistico o ad un'applicazione industriale su larga scala, abbiamo i prodotti e le competenze per supportarti. Iniziamo una conversazione e vediamo come possiamo lavorare insieme per far funzionare i tuoi sistemi in modo più fluido.
Riferimenti
- "Manuale di misurazione del flusso: progetti e applicazioni industriali" di Richard W. Miller
- "Strumentazione e sistemi di controllo" di Alan S. Morris
- Manuali del produttore per misuratori di flusso di pressione di turbina, ultrasuoni e differenziali.
